YBBP變頻防爆電機介紹
YBBP系列變頻調速三相異步防爆電動機是為適應市場的需要，在引進國外先進技術及總結本廠多年生產變頻電機經驗的基礎上而開發研制的新一代防爆變頻調速電機。在電磁設計方面，對定、轉子槽形及繞組型式、接法等進行了調整，使其能適應變頻器電源供電的狀況，并且，既能保證電機在高頻時的過載能力，又能在低頻時保持恒轉矩輸出。在結構設計方面，除長度尺寸外，安裝尺寸與YB2系列電機相同，其它外形尺寸亦與YB2系列電機相同，互換性強，便于用戶配套使用。該系列電機采用獨立的軸流通風機強迫通風，保證電機在整個頻率范圍內均具有較好的冷卻效果，溫升不超過規定值。
YBBP變頻防爆電機的特點和使用場所
本系列變頻調速三相異步電動機與變頻裝置構成的調速系統，與其它調速方式相比，節能效果顯著，調速性能好，調速范圍廣，具有噪音低、振動小，可與國內外各種變頻器配套的特點，可廣泛應用于輕工、紡織、化工、冶金、機床等行業的恒轉矩、恒功率調速的場合及風機、水泵等的節能調速，有助于實現調速系統的自動化控制。
YBBP變頻防爆電機的規定和使用環境
本系列電動機防爆性能符合GB3836.1-2000《爆炸性氣體環境用電器設備第1部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型"d"》規定，也符合IEC79-1，
BS4683和EN50018的規定，制成隔爆型。防爆標志為ExdI、ExdIIAT4、ExdIIBT4，適用于有爆炸性氣體混合物存在的場所。
ExdI適用于甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作面環境。
ExdIIAT4適用于工廠用II類A級，溫度組別為T1、T2、T3和T4組爆炸氣體混合物存在的環境。
ExdIIBT4適用于工廠用II類B級，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。
ExdIICT4適用于工廠用II類C級，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境

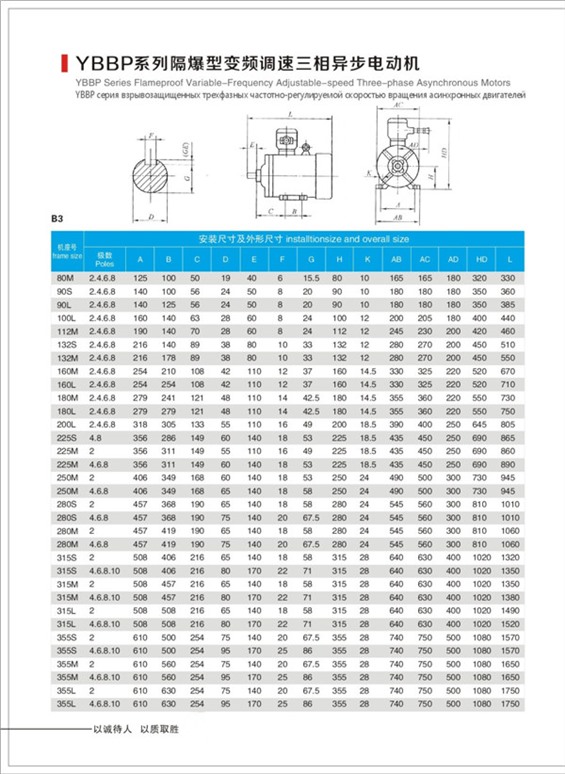

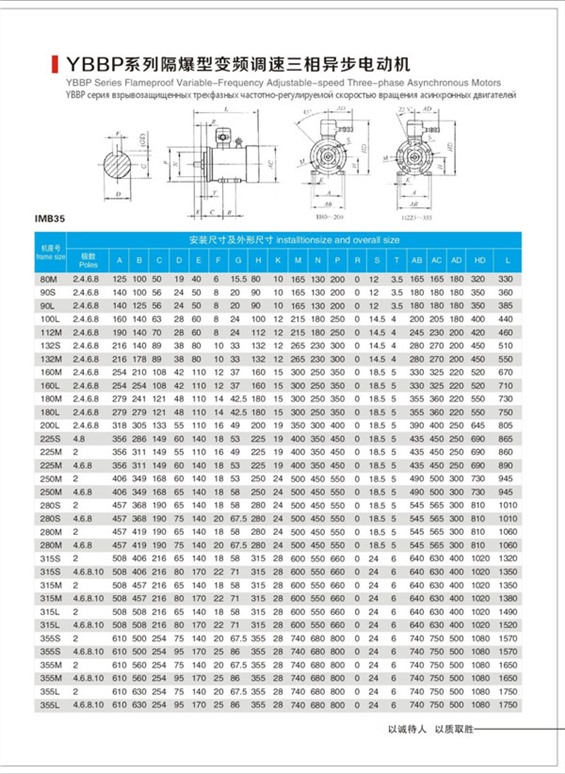

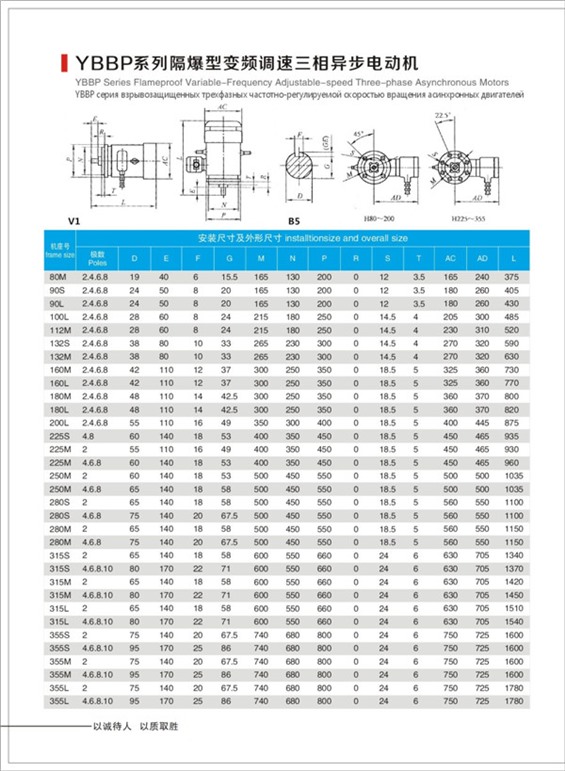

YBBP變頻防爆電機結構設計
結構設計時，主要也是考慮非正弦電源特性對變頻電機的絕緣結構、振動、噪聲冷卻方式等方面的影響，一般注意以下問題：
1)絕緣等級，一般為F級或更高，加強對地絕緣和線匝絕緣強度，特別要考慮絕緣耐沖擊電壓的能力。
2)對電機的振動、噪聲問題，要充分考慮電動機構件及整體的剛性，盡力提高其固有頻率，以避開與各次力波產生共振現象。
3)冷卻方式：一般采用強迫通風冷卻，即主電機散熱風扇采用獨立的電機驅動。
4)防止軸電流措施，對容量超過160KW電動機應采用軸承絕緣措施。主要是易產生磁路不對稱，也會產生軸電流，當其他高頻分量所產生的電流結合一起作用時，軸電流將大為增加，從而導致軸承損壞，所以一般要采取絕緣措施。
5)對恒功率變頻電動機，當轉速超過3000/min時，應采用耐高溫的特殊潤滑脂，以補償軸承的溫度升高
2 產品型號及意義
3.基本參數
額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
額定頻率：5~50Hz為恒轉矩調速
50~100Hz為恒功率調速
功率范圍：0.55-315KW
絕緣等級：F
防護等級：IP55
冷卻方式：IC416（強迫通風）
防爆等級：Ex d I Mb
4 使用范圍及使用條件
4.1 電動機使用環境條件
4.1.1 環境空氣溫度隨季節變化，一般不超過-15~+40℃ ；
4.1.2 環境大氣壓力80~110Kpa；
4.1.3 海拔不超過1000m；
4.1.4 環境空氣最大相對濕度不超過95%（當溫度為+25℃時）；
4.1.5 在爆炸上、下限之間的可燃性氣體、蒸汽、薄霧、粉塵或纖維與空氣等形成的具有爆炸危險的煤礦井下采掘工作面。
4.2 電動機使用電氣條件
4.2.1 調頻范圍5~50Hz為恒轉矩調速，50~100Hz為恒功率調速。
4.2.2 額定電壓為380V、660V、1140V、380/660V、660/1140V，允許滿壓直接起動。
4.2.3 電動機定額為連續工作制定額，工作制類型為S1。
4.2.4 電動機定子繞組采用F級絕緣系統，電動機在規定的工況范圍內的最小風量下運行時，軸承的允許（溫度計法）應不超過95℃，外殼表面最高溫度（溫度計法）應不超過150℃，定子繞組的溫升（電阻法）按85K考核。
YBBP防爆電機防爆合格證
YBBP防爆電機煤安證
防爆電機生產許可證
